| 給礦粒度 | 0.036-1mm | 生產能力 | 2-40t/h | 給礦濃度 | 20-50% |
|---|---|---|---|---|---|
| 適用物料 | 鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石、金紅石、獨居石、磷乙礦、鎢礦、錫礦、鉭礦、鈮礦等 | ||||
| 應用范圍 | 適用于海濱、河畔、砂灘、溪道的砂礦開采及各種選礦生產中 | ||||
 |
|||||
螺旋溜槽適用于分選粒度0.3--0.02毫米細料的鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石、金紅石、獨居石、磷乙礦、鎢礦、錫礦、鉭礦、鈮礦以及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物體。本設備具有選別過程穩定、容易控制，給礦濃度允許變化范圍大，富集比高、回收率高，占地面積小、耗水量少，結構簡單，無需動力，處理量大，安裝簡易，操作方便，投資小見效快等優點。

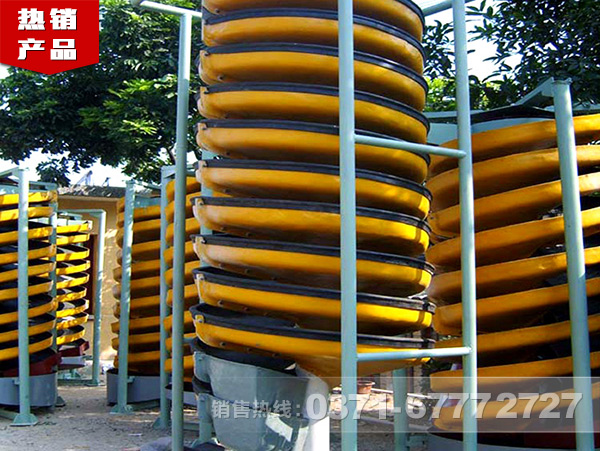

螺旋溜槽由給礦勻分器、給礦槽、螺旋槽、產品截取槽、接礦斗和槽支架六個部分組成，由螺旋片組成的螺旋槽是主要部件。螺旋片是由玻璃鋼(玻璃纖維增強塑料)制成，借螺栓聯接在一起。玻璃鋼螺旋片質輕而堅固，它的選別工作面有一層耐磨層，經久耐用。螺旋溜槽的首端設有多管式給礦勻分器，分礦均勻，控制簡便。勻分的礦漿通過給礦柑緩慢地給到螺旋槽面上。螺旋槽的尾端裝有閥塊式產品截取槽,將已分選的礦流按品位分成幾種產品。用調節閥塊的位置來改變各產品的截取寬度。接礦斗是一同心環形筒,將已截取的多股礦流按產品分別匯集導出。
螺旋溜槽的橫截面為立方拋物線。曲線的斜率變化特別適于細微粒物料的選別。螺旋溜槽具有結構簡單、無運動件、制造容易、重量輕、配置安裝和維修方便等優點。
1、螺旋溜槽結構簡單，投資和生產費用低廉，粗、中粒溜槽還有較高處理能力。
2、廣泛用于處理鎢、錫、金、鉑、鐵及某些稀有金屬礦石，尤其在處理低品位砂礦方面應用更多。
3、螺旋溜槽具有重量輕、防潮、防銹、耐腐蝕，對給礦量和濃度、粒度、品位的波動適應性強，無噪音等優點。
將螺旋溜槽立起,校準垂直線,用鐵架或木頭固定在合適的位置,由砂泵將礦砂送到螺旋上頂兩個進料口處,加入補充水,調節礦漿濃度,礦漿自然從高往下旋流,在旋轉的斜面流速中產生一種慣性的離心力,以礦砂的比重,粒度,形狀上的差異,通過旋流的重力和離心力的作用,將礦與砂分開,精礦流入精礦斗用管道接出,尾砂流進尾砂斗用管道接到砂池，再用砂泵排走，完成了選礦的全過程。
| 型號 | DL2000 | DL1500 | LL1200 | LL900 |
| 外徑 | 2000 | 1500 | 1200 | 900 |
| 內徑 | 360 | 250 | 220 | 180 |
| 螺距 | 1200 | 900-675 | 720/540 | 540/360 |
| 距徑比（螺距/直徑） | 0.6 | 0.6 | 0.6/0.45 | 0.6/0.4 |
| 傾斜角（°度） | 9° | 9° | 9° | 9° |
| 頭數 | 2-4 | 2-4 | 2-4 | 2-4 |
| 圈數 | 3.5 | 4 | 4/5 | 4/5 |
| 給礦粒度 | 0.4-1 | 0.03-1 | 0.03-0.3 | 0.03-0.3 |
| 給礦濃度（%） | 20-45 | 30-45 | 30-50 | 30-50 |
| 生產能力（t/h） | 15-40 | 8-16 | 4-6 | 2-3 |
| 占地面積（㎡） | 5.7 | 3.3 | 2 | 1.2 |
| 高度 | 6.6-8 | 5.5 | 5.23 | 3.2 |
