| 進料粒度 | 35-60mm | 生產能力 | 12-360t/h | 葉輪轉速 | 800-3000r/min |
|---|---|---|---|---|---|
| 適用物料 | 河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、磨料、耐火材料、混凝土骨料等。 | ||||
| 應用范圍 | 高速公路、高速鐵路、高層建筑、市政、水電大壩建設、混凝土攪拌站、砂石料場等。 | ||||
 |
|||||

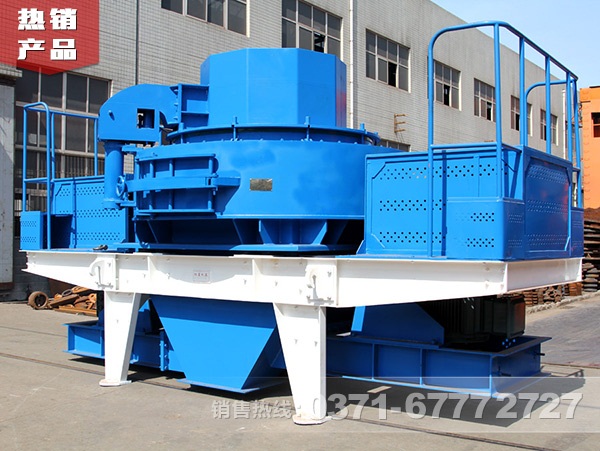

制砂機(制沙機)是我公司引進美國巴馬克公司著名的“石打石”破碎機原理及技術，結合國內制砂生產方面的實際情況，研制開發出具有國內、國際領先水平的碎石設備。
我公司生產的制砂機(制沙機)廣泛適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒）。該制砂機對建筑用砂、筑路用砂石優為適宜。
1、深腔型轉子經過優化設計后，使物料通過量提高約30%。
2、周護板局部磨損后可上下調頭使用，提高材料利用率，可提高使用壽命48%以上。
3、組合式錘頭設計，只需更換磨損的錘頭部分，可降低使用成本30%以上。另外增加了副錘頭，有效地防止主錘頭磨損后損壞立板。
4、最核心耐磨材料采用美國重要行業用高度耐磨耐高溫材料。
5、采用菱形沖擊塊，避免物料沖擊磨損后損傷立板。
6、軸承選用日本、瑞典、美國等國際品牌。
7、最優的發射口及內部更流暢的曲線形設計，降低物料的流動阻力，大幅度提高的物料通過能力。
8、兩用散料盤，操作簡單，實現兩種進料方式方便轉換。
9、主軸下端特殊的密封結構，保證無油封也不漏油。
10、采用日本原裝進口配件的液壓開蓋裝置，可方便快捷的移動上蓋，使更換檢修機體內部機件省工省力
11、選用高防護等級的電機。該類型電機具有效率高、噪音低等特點。符合國際電工委員會（IEC）標準，F(xiàn)級絕緣， IP54/55防護等級。
物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、摩擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
直通沖擊式破碎機
| 型號規格 | 最大入料 （mm） |
功率 （kw） |
葉輪轉速 （r/min） |
處理量 （t/h） |
外形尺寸(長×寬×高) （mm） |
總重量 （kg） |
| HX-06 | 35 | 37-55 | 2000-3000 | 12-30 | 2500×1620×2600 | 5600 |
| HX-07 | 45 | 55-75 | 1500-2500 | 25-55 | 2700×1760×2800 | 7600 |
| HX-09 | 50 | 110-150 | 1200-2000 | 55-100 | 3900×2000×3070 | 12600 |
立軸沖擊式破碎機
| 型號 | HXVSI-7611 | HXVSI-8518 | HXVSI-9526 | HXVSI-1140 | |
| 處理量(t/h) | 瀑落與中心進料 | 120-180 | 200-260 | 300-380 | 450-520 |
| 全中心進料 | 60-90 | 100-130 | 150-190 | 225-260 | |
| 最大入料尺寸 | 軟料 | 35 | 40 | 45 | 50 |
| 硬料 | 30 | 35 | 40 | 45 | |
| 轉速(r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | |
| 雙電動機功率 | 110 | 180 | 264 | 400 | |
| 外形尺寸(L×W×H)(mm) | 3700×2150×2100 | 4140×2280×2425 | 4560×2447×2778 | 5000×2700×3300 | |
| 總重量 | 11.8 | 14.5 | 17.8 | 25.6 | |
| 電源 | 380V 50HZ | ||||
| 震動傳感器 | 檢測范圍 0.1-20mm/s 連續可調 | ||||
| 潤滑液壓站 | 雙油泵電機功率 | 2×0.31kw | |||
| 安全保護 | 雙油泵互補保證供油：無油流、無油壓自動停機：降溫，冬季電機加熱啟動。 | ||||
| 外形尺寸(L×W×H)(mm) | 820×520×1270 | ||||
| 油箱加熱器功率 | 2KW | ||||
